船舶修造激光几何测量系统（对中）应用

Easy-Laser激光对中仪（激光几何测量系统）为不同类型的船用推进系统提供对准系统，例如螺旋桨轴，吊舱和水射流。除此之外，我们还可以为各种其他应用提供解决方案，例如直线度和平整度。

完整但定制的解决方案

我们用于船舶工业的激光测量系统既用于新船的建造，也用于维护工作。一个主要优势是能够组合来自不同 Easy-Laser 测量系统的部件，以优化不同类型用户的功能，而不必投资几个不同的完整系统。例如，将轴对中系统与激光发射器相结合，用于平面度测量和传动线直线度。它具有成本效益，对于只需要学习一种类型的测量系统的技术人员来说是一个优势。螺旋桨轴传动系可能由不同的部件组成，具体取决于船舶设计;驱动轴、轴承支架、艉轴管、变速箱、电机、联轴器。您通常希望将组件以直线对齐（或根据预定曲线对齐）。

螺旋桨轴和齿轮箱的对中

螺旋桨轴与主机或齿轮箱的对中由轴对中传感器进行，测量装置安装在联轴器的两侧。测量设备使用链式支架安装在轴或联轴器周围，或使用强力磁铁底座。在某些情况下，其中一个测量设备可以放置在电机的飞轮上。Easy-Laser的测量程序可以在轴旋转40°的情况下进行测量。如果轴难以旋转，或者管道连接或其他船体组件挡路，则非常有用。测量结果显示了如何横向垫片和调整电机/变速箱以使传动线笔直。使用实时值调整到正确的位置。

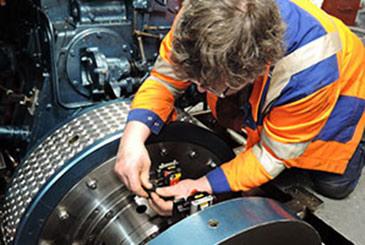

轴对中，测量单元安装在联轴器的两侧。

轴承轴颈相对于艉管的对准

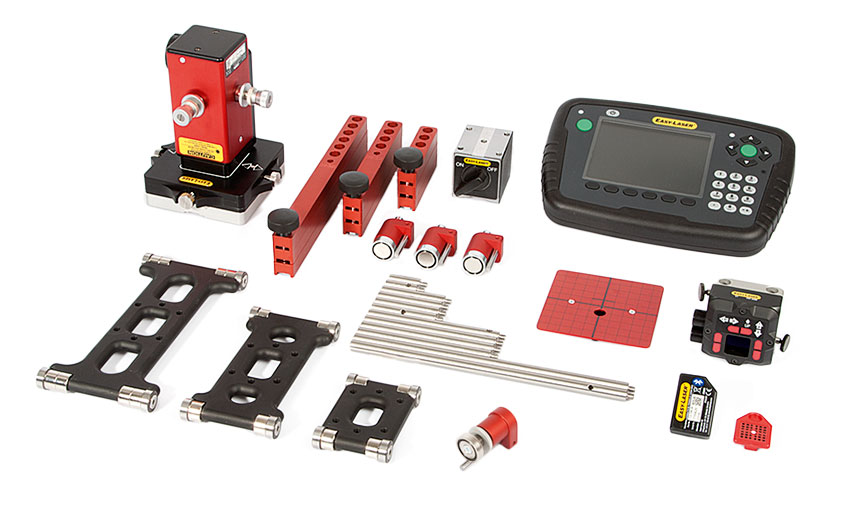

激光束可用于艉轴和轴承轴颈，当轴被移除时，沿着中心线。这就是我们所说的孔对准。用于此目的的测量系统的一个例子是Easy-Laser® E950。由于测量是在轴承中心进行的，因此该仪器适用于小直径和大直径的轴。

测量方法基于将激光变送器安装在艉管一端的轴向表面上（或齿轮箱法兰上或最终支撑轴承中），并将探测器单元放置在轴承轴颈中。测量值记录在轴承套筒中一定距离处，如图所示。测量程序进行计算，然后显示垂直和水平轴中的位置，以及第一和第二“斜率”（如有必要）。在陆地或码头上进行调整时，如果需要，可以输入补偿值以对应于船舶在水中时轴承的位置。

如有必要，还可以检查轴承的圆度。最好使用带有测量探头的支架进行，请参阅图。

Easy-Laser可用于测量轴承游隙：将一个测量单元安装在轴上，另一个安装在机械的固定部分。然后抬起轴（在辅助下）并读出任何播放。在水射流驱动系统上，可能需要与安装法兰对齐（即垂直于轴中心线的表面）。然后需要一个集成角棱镜的激光发射器，例如简易激光D25。

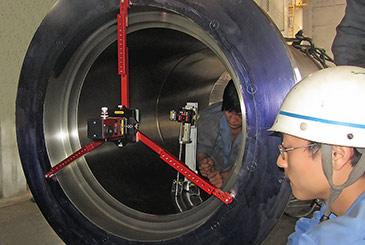

测量艉管的圆度

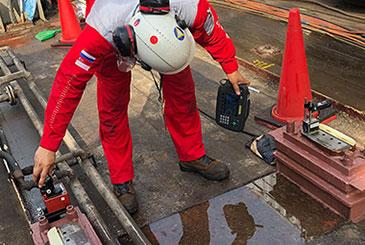

电机的安装和检查

电机必须安装在平坦的底座上，脚部必须有平坦的平行支撑面。最好使用带扫描功能的激光发射器（例如 Easy-Laser D22）和平整度软件来检查平坦度。这适用于电动机和柴油发动机。

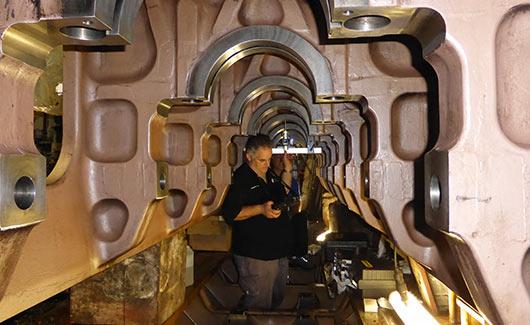

检查柴油发动机的主轴承和凸轮轴承（移除相关轴）位置的直线度。这是通过Linebore系统完成的。一种间接测量是检查电机底座的直线度，这可能表明机器的设置/安装不正确（见图）。在此处阅读有关检查和对齐柴油发动机的更多信息。

检查轴承径向的中心线（二维直线度）

船上需要对中的其他机械

支持系统中的旋转机械，如柴油发动机/发电机、舱底泵和原油泵等，与传动系统相同的轴对中设备对齐。无论船舶是在码头、码头还是在海上（工作有时会受到船舶在水中运动的影响），测量系统都能提供相同的高质量对准结果。使用Easy-Laser，您还可以检查方向舵，泵，电缆绞盘和绞盘底座的平坦度。

起重机回转支承轴承的平面度测量

用于货物装卸的起重机安装在带有回转支承轴承的旋转底座上。这些可以在陆地上或永久在船上。轴承必须是平坦的，以便起重机无故障地工作。这可以通过“法兰平坦度”软件，扫描激光器和探测器进行检查。变送器使用超级磁铁直接安装在轴承上，然后将探测器放置在轴承周围的选定点并记录测量值。该软件会自动计算最佳拟合结果，以实现最佳调整。您还可以手动移动零点，以查找需要最少的模具工时的值。

有时，起重机可能在必须平行且水平的轨道上运行。使用Easy-Laser，您可以确保情况确实如此。

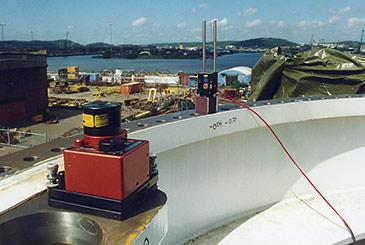

回转支承轴承的平面度测量

皮带驱动系统

例如，在汽车渡轮中，驱动系统有时可以包括强大的滑轮/滑轮（见图）。基于激光的测量系统，如 Easy-Laser® XT190，是这种特定类型应用的理想选择。船上可能还有其他系统由皮带提供动力，需要对齐以消除振动，提高效率并延长皮带更换间隔时间。

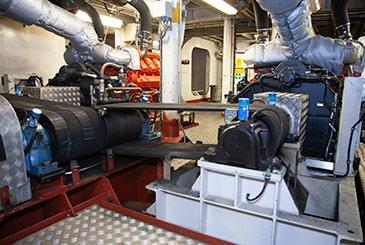

渡轮上皮带组件,两个电机为一个驱动轴供电，该驱动轴又连接到360°旋转螺旋桨吊舱

针对不太常见的对准问题的定制解决方案

Easy-Laser在造船厂的测量和对准领域拥有丰富的知识。我们为“单轴承传动系”开发了对中解决方案，并为带有无切割轴承（水润滑橡胶轴承）的传动系开发了定制解决方案。

根据您需要调整的应用，我们可以将满足您特定要求的测量系统组合在一起。通过以智能方式组合来自孔对中系统和轴对中系统的组件，您可以获得极具成本效益的解决方案。这使得 Easy-Laser 非常适合具有广泛任务的服务公司和机器安装人员。一个很好的例子是现场对齐，他们使用Easy-Laser，是海洋应用的专家。
